外转子风机优缺点介绍

作者: 发布时间:2021-05-12 点击:3240

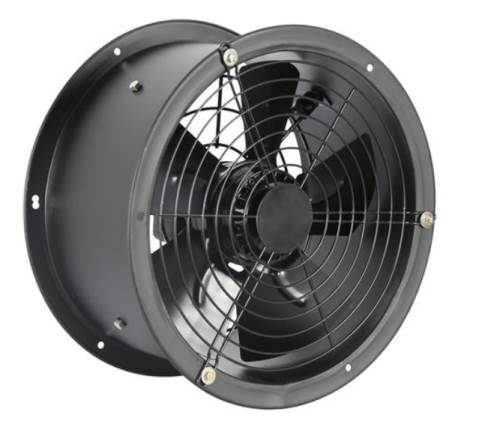

  在传统的有刷直流电动机中,定子磁场在外,转子电枢在内。无刷直流电机出现后,旋转电枢由内向外,由转子变为定子。在实际使用中,有时为了满足某些电子机械的特殊技术要求,电机的定子电枢内置在内部,带有永磁体的转子内置在外部。我们称这种结构为“外转子结构”,今天,我们来聊聊外转子风机

  在无刷直流电动机的设计中,外转子结构和内转子结构各有优缺点。两种设计方案在电机特性上的差异总结如下:外转子结构电机的转子惯量、输出转矩和输出功率之比较高,零件数量较多,霍尔反射位置相近。

  电动机的转子惯性是电动机本身的一个参数。仅从响应角度来看,电机的转子惯性应尽可能小。但是,电机始终与负载相连。负载一般可分为两类,一类是负载转矩,另一类是负载惯性。

  影响外转子风机响应的主要负载是负载惯性。对于响应控制,较好值为负载惯性与电机转子惯性的比值,较大值不能超过5倍。通过机械传动装置的设计,使负载惯性与电机转子惯性之比接近1或更小。当负载惯性如此大,机械设计不能使负载惯性与电机转子惯性之比小于5倍时,可以使用电机转子惯性较大的电机,即所谓的大惯性电机。要使用大惯量的电机,要达到一定的响应,驱动的容量应该更大。
